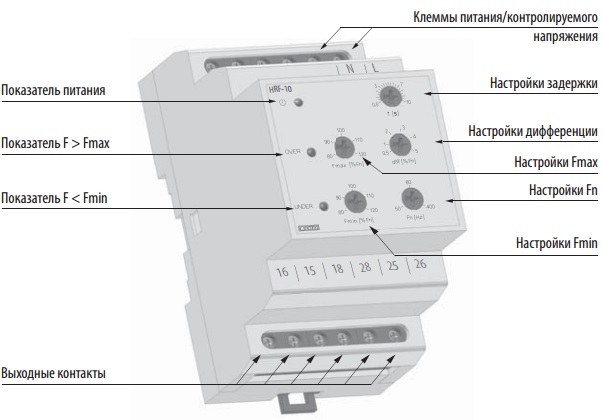

Реле контроля частоты напряжения HRF-10

Основные характеристики
Вес 0
Степень защиты IP 40 со стороны лицевой панели / IP20 клеммы
Температура окружающей среды -20.. +55 °C
Напряжение катушки, В 161 - 346V
Максимальное входное поперечное сечение, мм2 макс. 2 x 1.5мм2 / 1 x 2.5мм2
Категория перенапряжения III
Степень загрязнения 2
Мощность, ВА макс. 1.7VA / 1.1W
Номинальная частота 50 / 60 / 400 Гц
Размер 90 x 52 x 64 мм
Стандарты EN 60255-6, EN 60255-27, EN 61000-6-2, EN 61000-6-4

Реле контроля частоты напряжения HRF-10

  • Данное реле предназначено для контроля частоты переменного напряжения, например в солнечных электростанциях, генераторах и др.

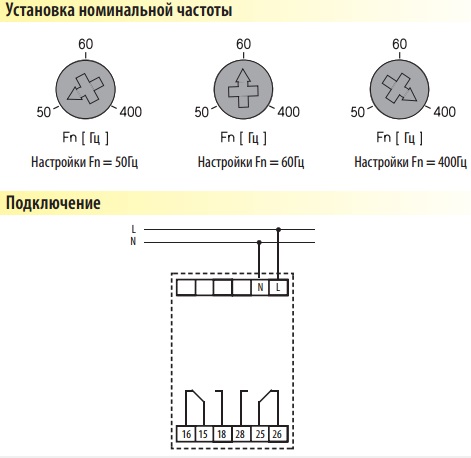

  • Переключателем выбираете контролируемую частоту: 50/ 60/ 400 Гц.
  • Питание от контролируемого напряжения.
  • Два настраиваемых уровня частоты: (Fmin, Fmax) в диапазоне 80 – 120%.
  • Настраиваемый уровень диференции - Настраиваемый уровень задержки 0.5-10 сек.
  • Переключаемые диапазоны номинальной частоты Fn.
  • В исполнении 3-МОДУЛЯ, крепление на DIN рейку.

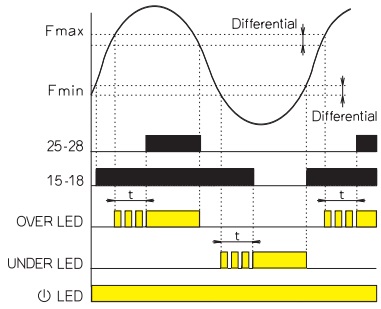

После подключения питания (контролирует напряжения) горит зелёный LED.
Если величина контролируемой частоты находится в пределах Fmin - Fmax, не горит никакой красный LED. Замкнутое реле UNDER (контакты 15-16-18) и разомкнутое реле OVER (контакты 25-26-28).
Превысит ли контролируемая частота установленный уровень Fmax, реле OVER после установленной задержки замкнётся и красный LED OVER загорится. В течении задержки мигает красный LED.
Снизится ли контролируемая частота под установленный уровень Fmax - диференция, реле без задержки разомкнётся и красный LED OVER перестанет гореть.
Снизится ли контролируемая частота на установленный уровень Fmin + диференция реле без задержки замкнётся и красная LED OVER перестанет гореть.
Если контролируемое напряжение ниже стартового уровня Uopen, оба реле разомкнуты и оба красных LED (UNDER и OVER) медленно мигают - показывают нехватающее питание.
